表面缺陷檢測系統檢測塑膠件外觀方案！
作者 : 安徽思普泰克發布時間 : 2020-04-15 瀏覽 : 248 次
注明：表面缺陷檢測系統檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。
一、檢測內容及要求
檢測內容：
產品的外觀檢測
| 序號 | 檢測位置 | 檢測方式 | 是否可檢 | 備注 |
| 1 | 缺料1 | 側面背光 | 可檢 |
|
| 2 | 模具壓扁 | 可檢 |
|
|
| 3 | 頂針壞掉 | 可檢 |
|
|
| 4 | 缺料4 | 側面正光 | 可檢 | 此步驟需要檢測前后兩面，所以需要正反各一個相機 |
| 5 | 色差 | 不可檢 |
|
注明：表面缺陷檢測系統檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量 不低于200件(取決于產品送料速度)。

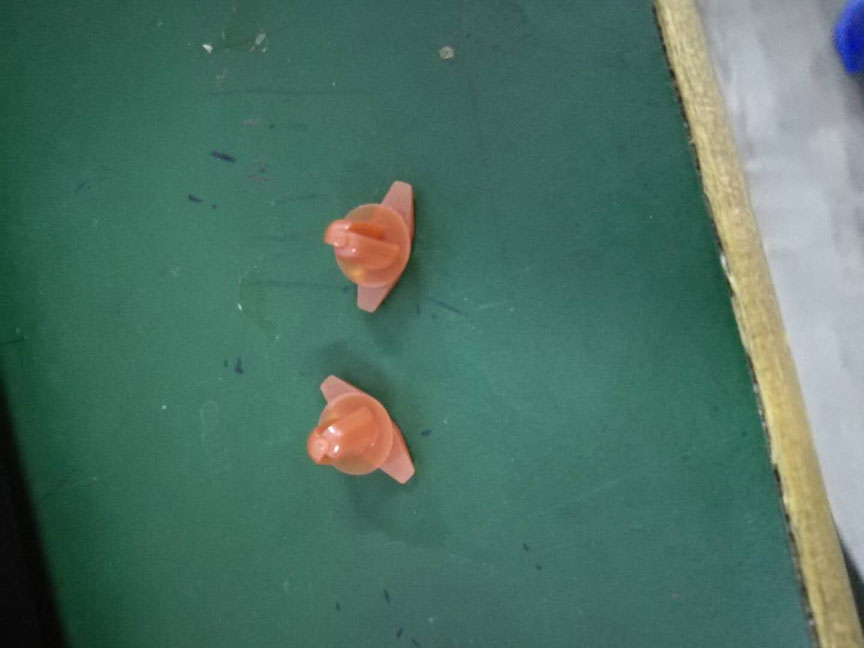

樣品圖：
二、設備組成及主要機構
設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm
組成部件清單：
| 序號 | 部件名稱 | 規格型號 | 數量 |
| 1 | 視覺檢測軟件 | SIPOTEK | 1套 |
| 2 | 工業電腦 | SIPOTEK定制 | 1套 |
| 3 | 顯示器 | PHILIPS 19”液晶顯示器 | 1臺 |
| 4 | 工業相機 | SONY工業相機 | 3套 |
| 5 | 相機調節伺服模組 | SIPOTEK定制 | 3套 |
| 6 | 工業鏡頭 | FA高清光學工業鏡頭 | 3套 |
| 7 | 光源 | 定制光學自適應光源 | 3套 |
| 8 | 檢測平臺 | 專業光學玻璃載臺 | 1套 |
| 9 | 伺服電機 | 松下·PANASONIC | 1套 |
| 10 | 控制系統 | SIPOTEK定制 | 1套 |
| 11 | PLC運動協作 | 松下·PANASONIC | 1套 |

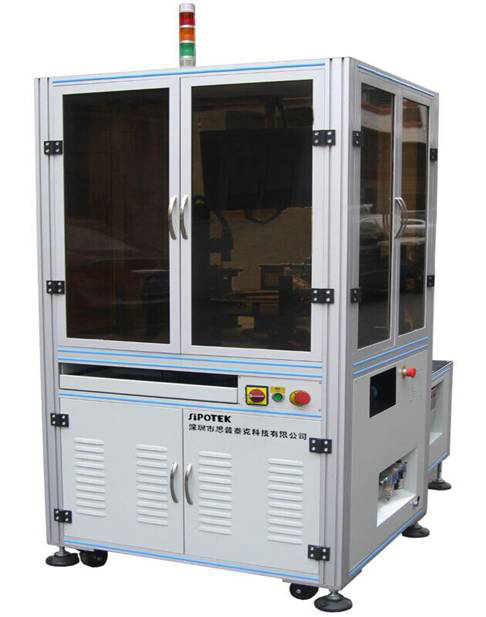

表面缺陷檢測系統外觀3D立體圖
三、樣件測試圖片:
側面背光檢測原圖：
三、樣件測試圖片:

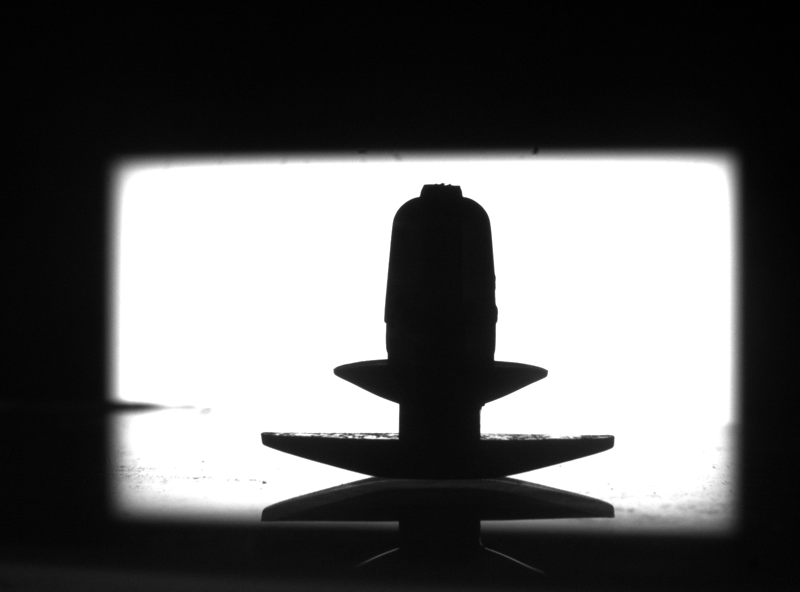

側面背光檢測原圖：

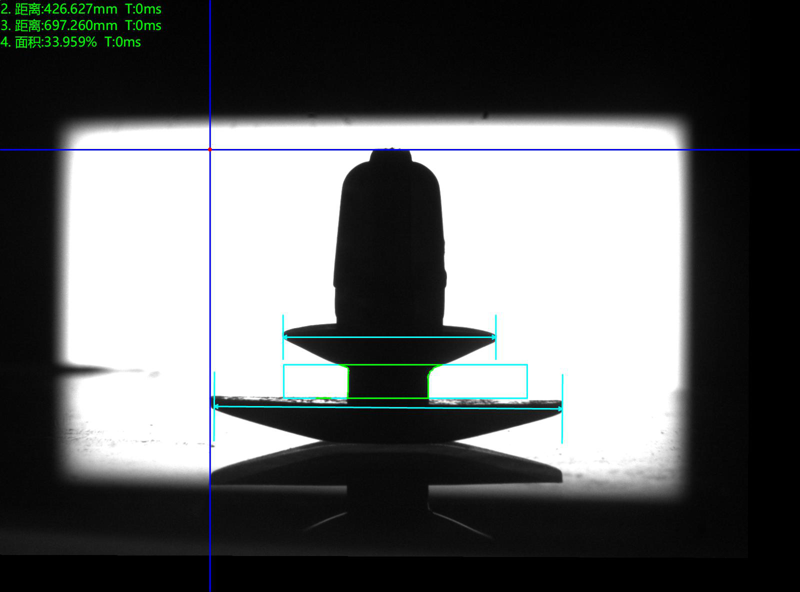

側面背光檢測良品分析圖：OK

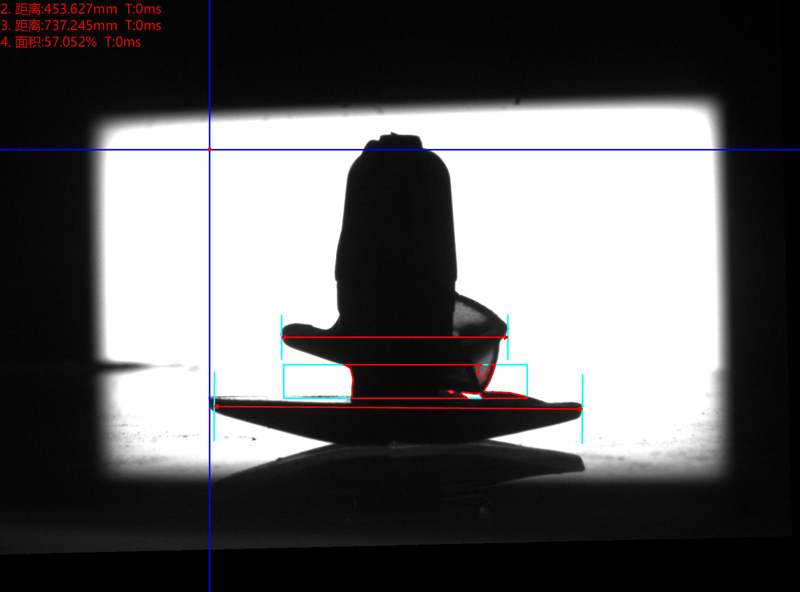

側面背光檢測不良品分析圖：NG 不良特征：磨具壓扁 分析結果：可檢

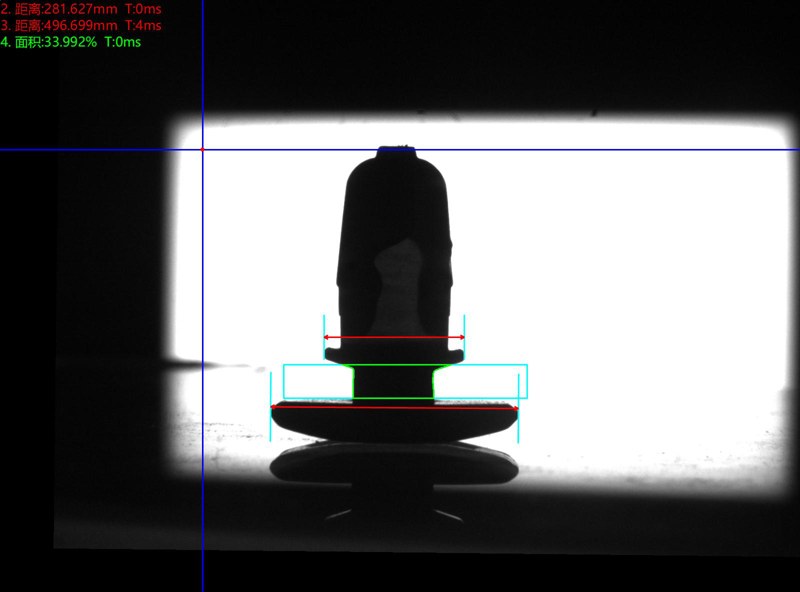

側面背光檢測不良品分析圖：NG 不良特征： 頂針壞 分析結果：可檢

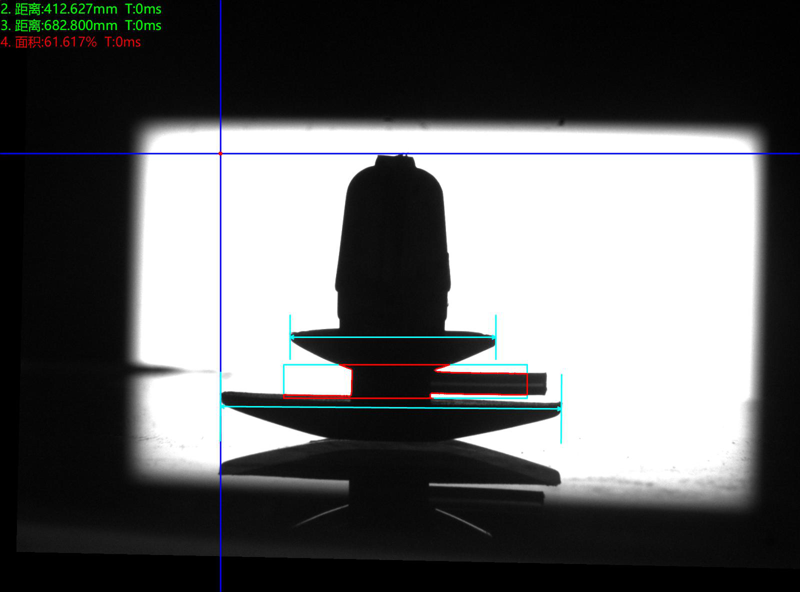

側面背光檢測不良品分析圖：NG 不良特征：缺料1 分析結果：可檢

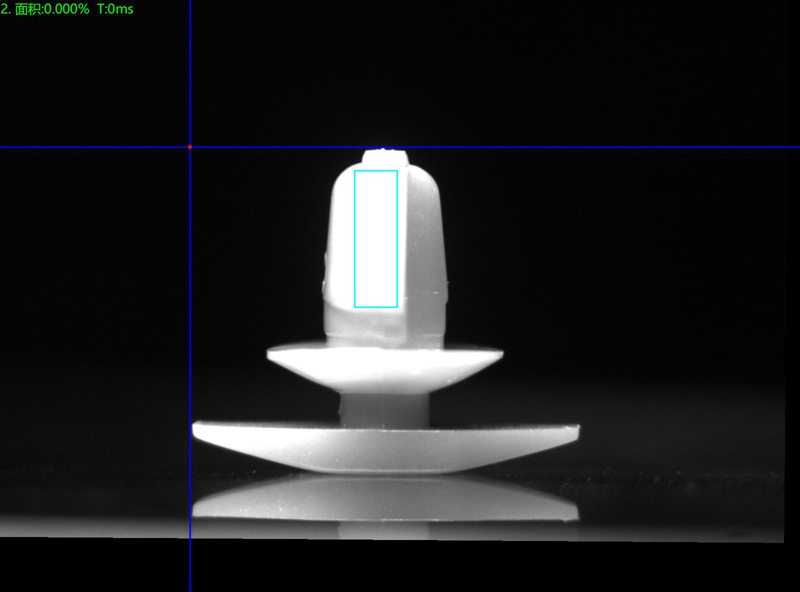

側面正光檢測正面良品分析圖：OK

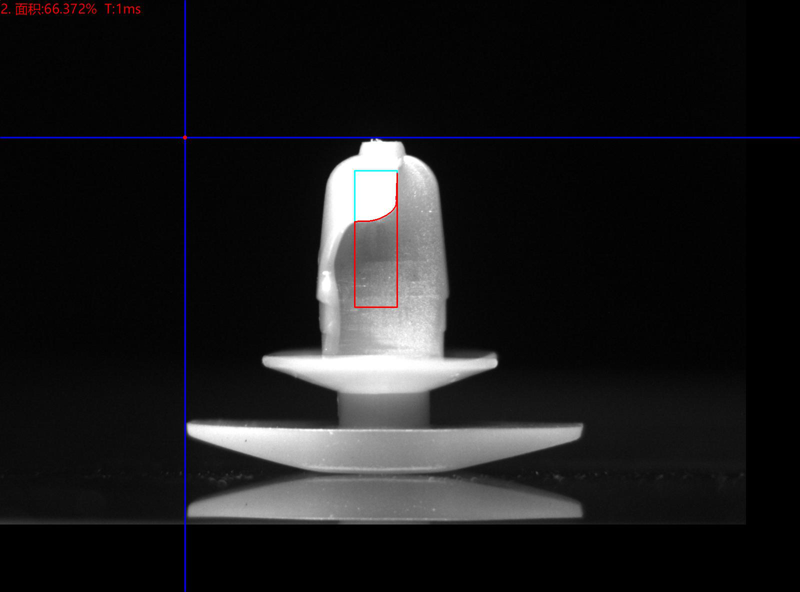

側面正光檢測不良品正面分析圖：NG 不良特征：缺料4 分析結果：可檢
側面正光檢測良品反面分析圖：OK
設備放置的檢測空間: 在流水線上并入安裝思普泰克視覺檢測系統，需要保證有足夠的空間以安裝設備。
環境溫度： 0-50攝氏度；
空氣濕度： 90% RH以下；
電子干擾： 為設備提供電子干擾較小的地方。
電源： 交流220V，50Hz， 耗電＜1KVA。
獲取表面缺陷檢測系統檢測產品外觀方案請登錄安徽思普泰克網站：m.asjiaju.cn聯系相關工作人員
獲取表面缺陷檢測系統檢測產品外觀方案請登錄安徽思普泰克網站：m.asjiaju.cn聯系相關工作人員
