圖像視覺檢測設備檢測電機外觀方案！

作者 : 安徽思普泰克發布時間 : 2020-05-18 瀏覽 : 203 次

安徽思普泰克圖像視覺檢測設備檢測項目，均需在影像下清晰可見才能檢測。檢測效率：每分鐘檢測數量不低于60件(取決于產品送料速度)。

電機是一種根據電磁感應規律轉換或傳遞電能的電磁裝置。在電路中，電機用字母M表示（舊標準使用d）。其主要功能是產生驅動力矩。發電機作為電器或各種機械的動力源，用字母g表示，其主要功能是將機械能轉換成電能。

安徽思普泰克圖像視覺檢測設備檢測電機外觀流程

一、檢測內容及要求

檢測內容：

產品的外觀檢測

序號	檢測位置	檢測方式	是否可檢

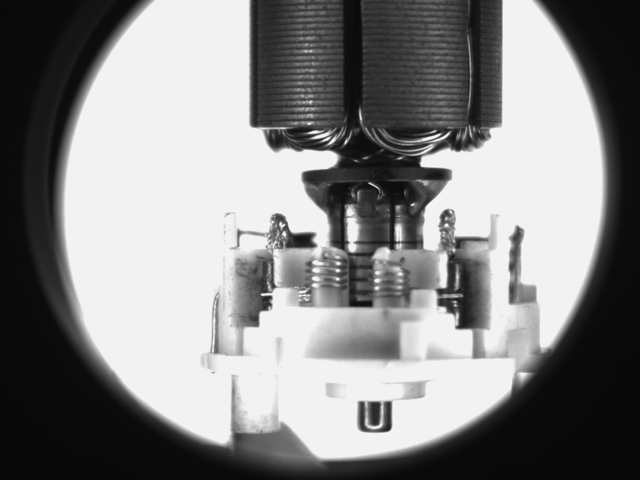

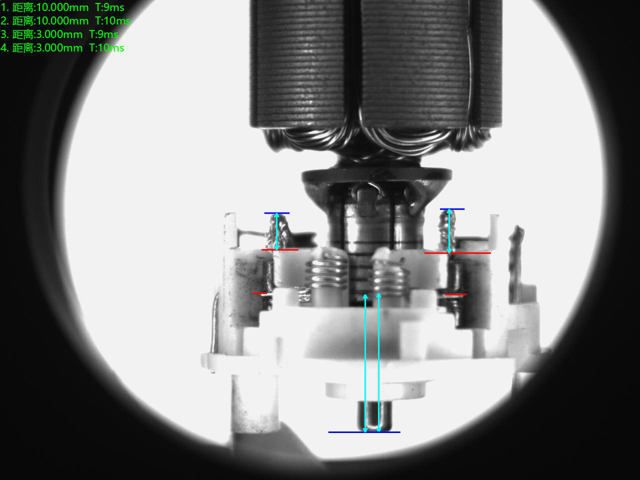

1	彈片檢測	側面正光	可檢

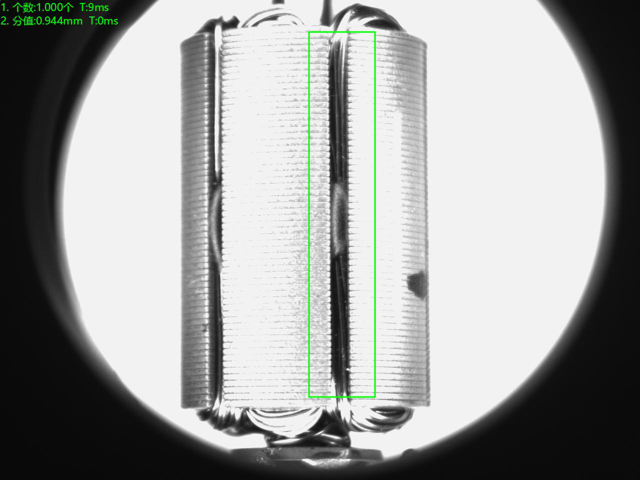

2	銅線豎立	側面正光	可檢

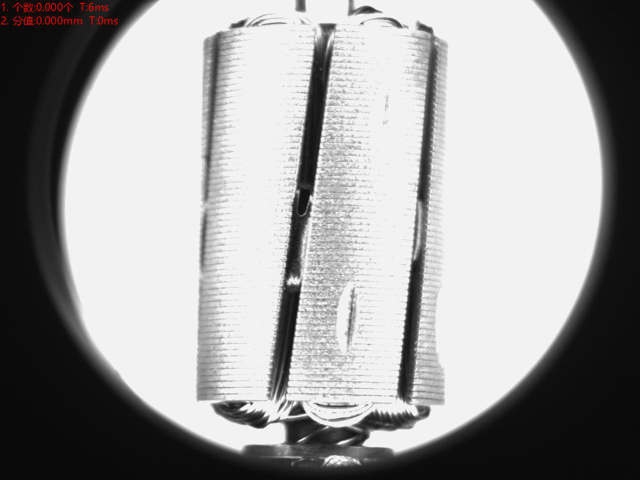

3	混槽	側面正光	可檢

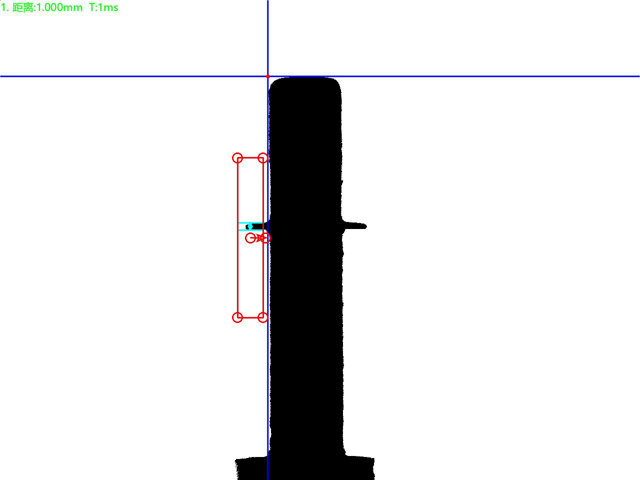

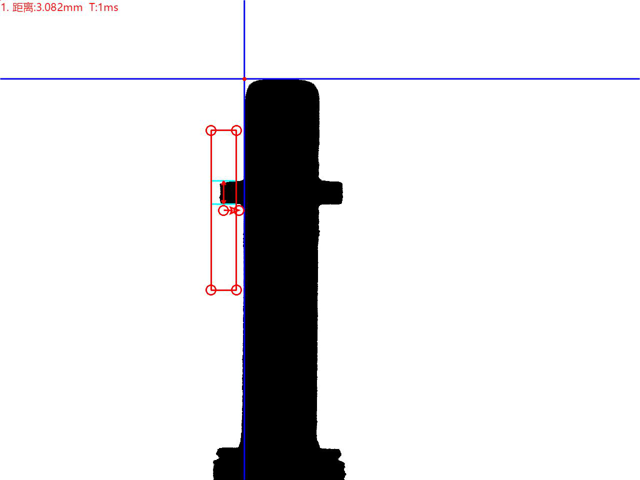

4	頂部介質有無	側面背光	可檢

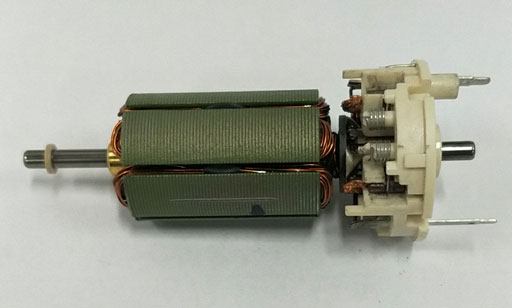

樣品圖：

二、圖像視覺檢測設備組成及主要機構

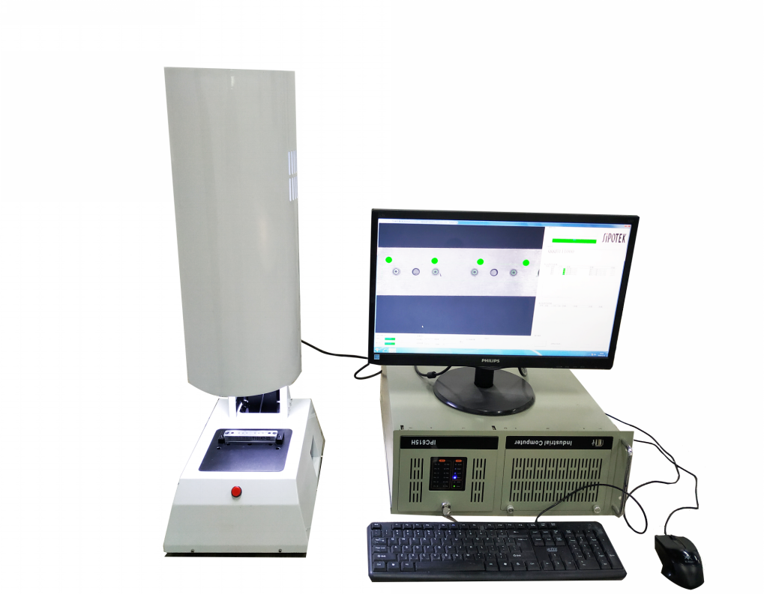

設備型號：SP-T300非標定制機 外形尺寸：900*800*1850mm

組成部件清單：

序號	部件名稱	規格型號	數量	備注
1	視覺檢測軟件	SIPOTEK	1套	數據可上傳
2	工業電腦	SIPOTEK定制	1套
3	顯示器	PHILIPS 19”液晶顯示器	1臺
4	工業相機	SONY工業相機	3套
5	相機調節伺服模組	SIPOTEK定制	3套
6	工業鏡頭	FA高清光學工業鏡頭	3套
7	光源	定制光學自適應光源	3套
8	檢測平臺	客供	1套
